管道蝦米彎頭制作方案_小型數控相貫線切割機的應用
發布時間：2018-05-09 瀏覽量：1003
一、背景
國內眾多管道施工單位在制作管道蝦米腰彎頭的時候采用先放樣切割，后卷板焊接。由于各工序都有可能產生誤差，所以最終導致在對口組焊的時候偏差較大，有時甚至無法焊接，或焊接質量很差。所以需要經過后期打磨修正，才能實現最終對口焊接。整個過程費時費力，而且質量難以保證。
當然，切割彎頭也有用數控小型數控相貫線切割機的，但是由于設備昂貴，動輒十幾萬甚至幾十萬，使用成本極高。而且由于這類數控切割機，一般體積較大，不容易帶到野外進行施工，即使能到野外施工，對于那些直徑1m以上的管子也束手無策，因為根本沒有辦法裝卡大直徑管道。
二、方案
采用宣邦科技THINKPIPE小型數控相貫線切割機可以使施工變得非常簡單。 切割方式：火焰或等離子，一般可根據管道材質或現場情況進行選擇。
三、案例
1、工程要求

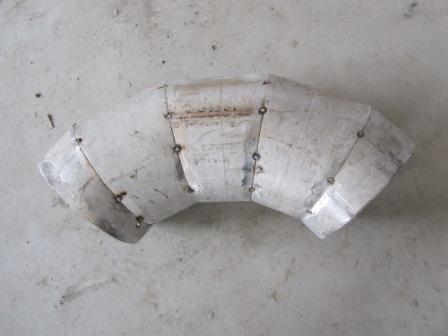

制作如下圖所示的管道蝦米腰彎頭。
管道直徑350mm，90度彎頭，共5節
2、所需設備
Thinkpipe-X40P小型數控相貫線切割機1套
等離子切割機1套
3、步驟

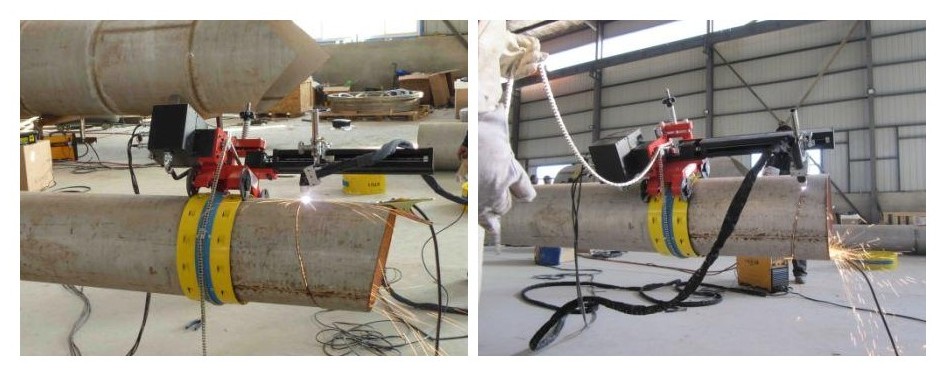

首先，利用Thinkpipe小型數控相貫線切割機切出第1和第5節。經過計算角度，Thinkpipe管道橫向移動距離為70mm，根據切割機的方位輸入方向和70mm即可實現自動切割。其次，利用Thinkpipe小型數控相貫線切割機切出第2~4節,最后，經過簡單打磨，將5節彎頭對接起來，便可實現組焊的要求。具體過程，可參考以下圖片
